اتصالات فلزی در انواع گوناگونی وجود دارند و برای تغییر جهت مسیر، تغییر اندازه و همچنین اتصال لوله های فلزی به کار گرفته می شوند. یکی از دسته های این قطعات، اتصالات مانیسمان بدون درز به شمار می روند. این اتصالات فولادی کاملاً یکپارچه و فاقد هرگونه جای جوش هستند. با توجه به اینکه جنس و نوع اتصال باید کاملاً با لوله هماهنگ باشد، از اتصالات مانیسمان برای اتصال لوله های بدون درز بهره گرفته می شود.
فرآیند تولید این اتصالات دارای پیچیدگی و هزینه بیشتری نسبت به اتصالات درزدار معمولی است. به همین دلیل، کاربرد آن ها بیشتر در پروژه هایی است که حساسیت بالاتری دارند. این نوشتار به بررسی کاربرد، انواع، مشخصات فنی و دیگر جزئیات مرتبط با اتصالات بدون درز اختصاص دارد.
اتصالات مانیسمان چیست؟
اتصالات مانیسمان در واقع نوعی اتصالات بدون درز هستند که از مواد متنوعی نظیر فولاد، کربن استیل و استنلس استیل تولید می گردند. این قطعات جزو دسته اتصالات جوشی محسوب می شوند. در مرحله ساخت این نوع اتصالات، به جای ورقه های فلزی از شمش توپر فولادی استفاده می شود. به علت بدون درز بودن، این اتصالات توانایی تحمل فشار و دمای بیشتری دارند و مقاومت برترتری از خود نشان می دهند. از این قطعات برای اتصال انواع لوله آهنی بدون درز استفاده می شود.
مشخصات فنی اتصالات مانیسمان بدون درز
اتصالات بدون درز یا سیم لس (Seamless) در سایزهای مختلفی ساخته و به بازار ارائه می شوند. رده اتصالات مانیسمان جوشی بیانگر ضخامت آن هاست. این اتصالات عموماً در رده های 40، 80، 160، SGP و STD عرضه می گردند. هر رده ضخامت (SCHEDULE) از اتصالات برای لوله هایی با همان رده و قطر نامی (NPS) به کار می رود. انواع گوناگونی از این اتصالات در بازار موجود است که از میان آن ها می توان به زانو، سه راهی، سردنده، بوشن، کپ و تبدیل اشاره نمود.
این قطعات از فلزات مختلفی مانند فولاد و استیل ساخته می شوند. به منظور افزایش مقاومت و طول عمر، در بعضی موارد از پوشش گالوانیزه برای این اتصالات استفاده می شود. در چنین شرایطی، عمر مفید این قطعات حدود 50 سال بیشتر خواهد شد.
ویژگی های اتصالات مانیسمان
همانگونه که قبلاً ذکر شد، این اتصالات روی سطح خود هیچ درزی ندارند. به همین علت، مزایایی دارند که آن ها را برای بهره برداری در پروژه های متفاوت مناسب می سازد. در قسمت بعدی به بررسی این مزایا و معایب ممکن می پردازیم.
مزایای اتصالات بدون درز مانیسمان
مزایای این دسته از اتصالات عبارتند از:
– مقاومت بالا در برابر خوردگی
– مقاومت مکانیکی بالا
– تحمل فشار بیشتر نسبت به اتصالات درزدار
– مقاومت حرارتی بالا، به خصوص در ضخامت های بیشتر
– استحکام بالا در شرایط خمش
– وزن کمتر نسبت به اتصالات درزدار
– مقاومت بالا در برابر بخار داغ، ذوب و آلاینده های محیطی
معایب اتصالات بدون درز مانیسمان
معایب اتصالات بدون درز شامل موارد زیر می شود:
– قیمت بیشتری نسبت به اتصالات سیاه درزدار دارد.
– قابل ساخت در سایزبندی بالاتر از 26 اینچ نیستند.
– در زمان بروز نقص فنی، اولویت تعویض این اتصالات است.
استانداردهای اتصالات مانیسمان بدون درز
اتصالات جوشی بدون درز بر اساس استاندارد ASME ساخته می شوند. ابعاد این اتصالات مطابق با استاندارد ASME B16.9 است. آلیاژ به کار رفته برای تولید اتصالات مانیسمان بر پایه استانداردهای ASTM A234 WPB با روش WROUGHT و استاندارد ASTM A105 با روش فورجینگ ارزیابی می شود.

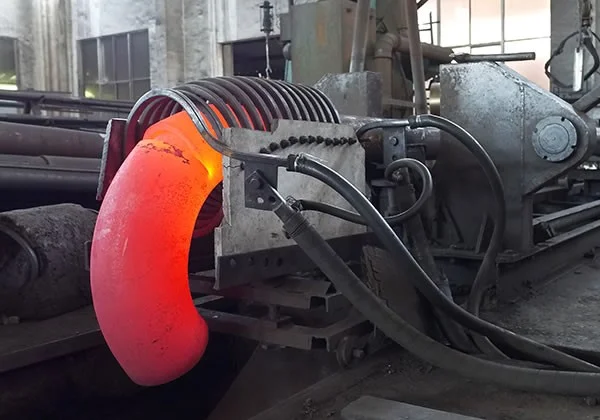

روش تولید اتصالات مانیسمان
در مقابل اتصالات درزدار که از ورقه های فلزی ساخته می شوند، برای تولید اتصالات مانیسمان از شمش فولادی بهره گرفته می شود. به این ترتیب که شمش ها زیر حرارت بسیار بالا قرار می گیرند و در مراحل مختلف درون قالب دلخواه به شکل نهایی درمی آیند. به علت پیچیدگی فرآیند تولید، این اتصالات قیمت بیشتری نسبت به مدل های درزدار دارند.
انواع اتصالات جوشی بدون درز
اتصالات مانیسمان در انواع زیر در دسترس هستند:
زانوی مانیسمان
برای تغییر مسیر لوله ها به کار می رود. زانوی مانیسمان در زوایای 45 و 90 درجه موجود است. برند بنکن دو مدل مختلف از زانویی مانیسمان ارائه می دهد. زانویی شعاع کوتاه دارای طول انحنای کمتری نسبت به مدل شعاع بلند است و در فضاهای محدودتر کاربرد دارد.
سه راهی مانیسمان
در مواردی که نیاز به انشعاب یا تغییر اندازه مسیر اصلی لوله مانیسمان وجود داشته باشد، از این قطعه استفاده می شود. سه راهی مساوی فقط برای انشعاب گیری و سه راهی تبدیل برای انشعاب همراه با تغییر اندازه لوله به کار می رود.
تبدیل مانیسمان
در صورتی که در قسمتی از مسیر لوله کشی نیاز به تغییر سایز باشد، از تبدیل بهره گرفته می شود. برند بنکن این اتصالات را در دو مدل تبدیل صاف و تبدیل کج عرضه کرده است.
کپ مانیسمان
برای بستن و مسدود کردن انتهای خطوط لوله کشی از کپ استفاده می شود.
بوشن مانیسمان
در زمان اتصال خط رزوه ای به خط جوشی از بوشن بهره می برند. نحوه استفاده از این اتصال به گونه ای است که خط دنده ای به صورت روپیچ باشد. بوشن های مانیسمان از داخل و به شکل توپیچ رزوه می شوند.
سردنده مانیسمان
از سردنده مانیسمان هم برای اتصال خط رزوه ای به خط جوشی استفاده می شود. تفاوت آن با بوشن این است که سردنده از بیرون و به صورت نری رزوه می گردد. سردنده مانیسمان برای شیرآلات برنجی کاربرد دارد.

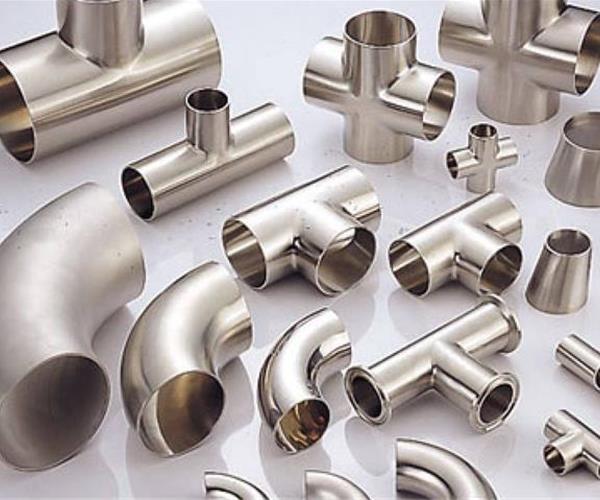

کاربرد اتصالات مانیسمان بدون درز
به دلیل نبود درز جوش و مقاومت بیشتر نسبت به اتصالات سیاه درزدار، اتصالات جوشی بدون درز در صنایع دارای فشار و حرارت بالا به کار گرفته می شوند. از جمله کاربردهای این اتصالات می توان به موارد زیر اشاره کرد:
- سیستم حریق ساختمان
- تاسیسات مرکزی برج ها
- آبرسانی موتورخانه
- ساخت انواع پل و اسکله
- صنعت برق
- صنایع نظامی
- صنایع پزشکی
- فرآیند تولید انرژی های تجدید پذیر
- صنایع شیمیایی
- صنایع نفت و گاز
- سیستم سیالات بخاری
برندهای سازنده اتصالات مانیسمان بدون درز
برندهای معتبر در حوزه تولید اتصالات مانیسمان بدون درز شامل برندهای داخلی و خارجی می شوند که در اینجا به سه برند شناخته شده اشاره شده است:
بنکن (BENKAN):
برند بنکن یکی از تولیدکنندگان معروف ژاپنی در زمینه اتصالات مانیسمان بدون درز است. محصولات این برند با کیفیت برتر و بر اساس استانداردهای جهانی ساخته می شوند.
آرایش سر اتصالات: به صورت beveled یا plain.
سایزها: از ۳/۴ اینچ تا ۲۴ اینچ موجود است.
اتصالات بنکن به خاطر دوام و مقاومت زیاد، انتخاب مناسبی برای صنایع حساس نظیر نفت، گاز و پتروشیمی به شمار می روند.
ایران اتصال آسیا:
این شرکت یکی از تولیدکنندگان برجسته داخلی است که در عرصه تولید اتصالات مانیسمان بدون درز فعال است.
ویژگی ها: عرضه محصولات با کیفیت مناسب و هماهنگ با نیازهای پروژه های صنعتی.
کاربردها: به کارگیری در صنایع متنوع از جمله پتروشیمی، نیروگاه ها و پروژه های ساختمانی.
فولاد صنعت امین:
یکی دیگر از تولیدکنندگان داخلی که در حوزه تولید اتصالات مانیسمان بدون درز شناخته شده است.
ویژگی ها: ساخت محصولات گوناگون با رعایت استانداردهای ملی و بین المللی.
کاربردها: اتصالات این برند برای پروژه های صنعتی و عمرانی بسیار مناسب هستند.
هر کدام از این برندها ویژگی ها و مزایای منحصربه فرد خود را دارند که بر اساس نوع پروژه و نیاز مشتری می توان گزینه برتر را برگزید.
خرید اتصالات مانیسمان بدون درز
برای خرید انواع اتصالات بدون درز مانیسمان، ابتدا از مشخصات دقیق لوله و اتصالات مورد نیاز خود مطمئن شوید. سپس لیست خرید را آماده کرده و آن را در سایت ایران پایپ آپلود نمایید. کارشناسان فروش ما در کمترین زمان ممکن با شما تماس خواهند گرفت.
لیست قیمت اتصالات مانیسمان
قیمت اتصالات جوشی مانیسمان به عوامل مختلفی بستگی دارد. این عوامل شامل نوع، قطر نامی، ضخامت، قیمت مواد اولیه، هزینه تولید و نوسانات بازار هستند. پس از آپلود فهرست خرید در سایت ایران پایپ، لیست قیمت لوله و اتصالات بدون درز مورد نیاز برای شما ارسال می شود. سپس می توانید با کمک کارشناسان این مجموعه، خرید خود را نهایی نمایید.
| نوع اتصال | رده | سایز مثال (اینچ) | محدوده قیمت تقریبی (تومان/عدد) | برند مثال | توضیحات |
|---|---|---|---|---|---|
| زانو ۹۰ درجه | ۴۰ | ۱/۲ تا ۲ | ۱۳۵,۰۰۰ تا ۱,۵۰۰,۰۰۰ | بنکن | شعاع کوتاه یا بلند |
| زانو ۹۰ درجه | ۴۰ | ۴ تا ۸ | ۲,۰۰۰,۰۰۰ تا ۱۰,۰۰۰,۰۰۰ | بنکن/ایرانی | |
| زانو ۹۰ درجه | ۴۰ | ۱۰ به بالا | تماس برای استعلام | بنکن | |
| سهراهی مساوی | ۴۰ | ۱ | حدود ۶۷,۰۰۰ تا ۲۰۰,۰۰۰ | بنکن | وزن تقریبی ۰.۲۹ کیلوگرم |
| سهراهی مساوی/تبدیلی | ۴۰ | ۲ تا ۶ | ۵۰۰,۰۰۰ تا ۵,۰۰۰,۰۰۰ | ایران اتصال | |
| تبدیل صاف/کج | ۴۰ | مختلف | ۲۰۰,۰۰۰ تا ۴,۰۰۰,۰۰۰ | بنکن | هممرکز یا غیرهممرکز |
| کپ (درپوش) | ۴۰ | ۱/۲ تا ۴ | ۱۰۰,۰۰۰ تا ۲,۰۰۰,۰۰۰ | بنکن | |
| بوشن/سردنده | ۴۰ | مختلف | ۱۵۰,۰۰۰ تا ۱,۰۰۰,۰۰۰ | فولاد امین | رزوهدار |
نکات مهم هنگام خرید اتصالات مانیسمان
در زمان خرید انواع اتصالات جوشی مانیسمان، توجه به نکات مهم زیر ضروری است:
– استفاده از اتصالات مانیسمان با کیفیت پایین، طول عمر پروژه لوله کشی را کاهش می دهد. در صورت آسیب، این اتصالات نیاز به تعویض دارند و تعمیر آن ها چندان ممکن نیست. بنابراین هزینه تعمیر و نگهداری پروژه به دلیل اقلام بی کیفیت به طور قابل توجهی افزایش می یابد.
– برای خرید اتصالات مانیسمان بدون درز و محصولات مرتبط، از فروشگاه های با سابقه طولانی استفاده کنید.
– پیش از نهایی کردن خرید، با کارشناسان ایران پایپ مشاوره نمایید.
نتیجه گیری
در این نوشتار، به بررسی اتصالات جوشی بدون درز، انواع، مزایا و معایب، مشخصات، استانداردها و کاربردهای آن پرداخته شد. اگر پروژه شما مربوط به صنایع حساس و نیازمند تحمل فشار و دمای بالا باشد، اتصالات مانیسمان گزینه مناسب تری هستند. این نوع اتصالات مزایای زیادی دارند که آن ها را در صنایع پتروشیمی، انتقال نفت و گاز، هدایت سیالات بخاری و تاسیسات ساختمانی بسیار پرطرفدار کرده است.
ایران پایپ با عرضه اتصالات بدون درز و دیگر محصولات پایپینگ، تلاش می کند تا لوله و اتصالات فلزی و پلیمری را با بهترین کیفیت و قیمت مناسب در اختیار مشتریان قرار دهد. اگر در مورد این محصولات سوالی دارید، می توانید با کارشناسان ما تماس بگیرید.
سوالات متداول اتصالات مانیسمان
اتصالات مانیسمان بدون درز (سیم لس) از شمش فولادی توپر و به صورت یکپارچه تولید می شوند و هیچ درز جوشی ندارند. این ویژگی باعث می شود مقاومت مکانیکی، تحمل فشار و دمای بیشتری نسبت به اتصالات درزدار (که از ورق فلزی خم شده و جوش داده می شوند) داشته باشند. بنابراین برای پروژه های حساس با فشار بالا مناسب تر هستند.
رایج ترین انواع شامل زانو (۹۰ و ۴۵ درجه، شعاع کوتاه و بلند)، سه راهی (مساوی و تبدیلی)، تبدیل (صاف و کج)، کپ (درپوش)، بوشن و سردنده هستند. این قطعات در رده های مختلف مانند ۴۰، ۸۰ و ۱۶۰ تولید می شوند.
به دلیل مقاومت بالا در برابر فشار، حرارت و خوردگی، عمدتاً در صنایع نفت و گاز، پتروشیمی، نیروگاه ها، سیستم های بخار فشار قوی، سیستم های آتش نشانی، تاسیسات ساختمان های بزرگ و صنایع شیمیایی کاربرد دارند.
فرآیند تولید پیچیده تر (استفاده از شمش توپر و عملیات حرارتی و فورجینگ) و کیفیت بالاتر مواد اولیه باعث افزایش هزینه تولید می شود. همچنین برندهای وارداتی مانند بنکن (ژاپنی) گران تر از برندهای ایرانی هستند، اما دوام و ایمنی بیشتری ارائه می دهند.
