لوله مانیسمان بدون درز (seamless)
انواع:
ارسال صورت برای کارشناسان ایران پایپ
ارتباط با کارشناسان ایران پایپ و ارسال پیش فاکتور

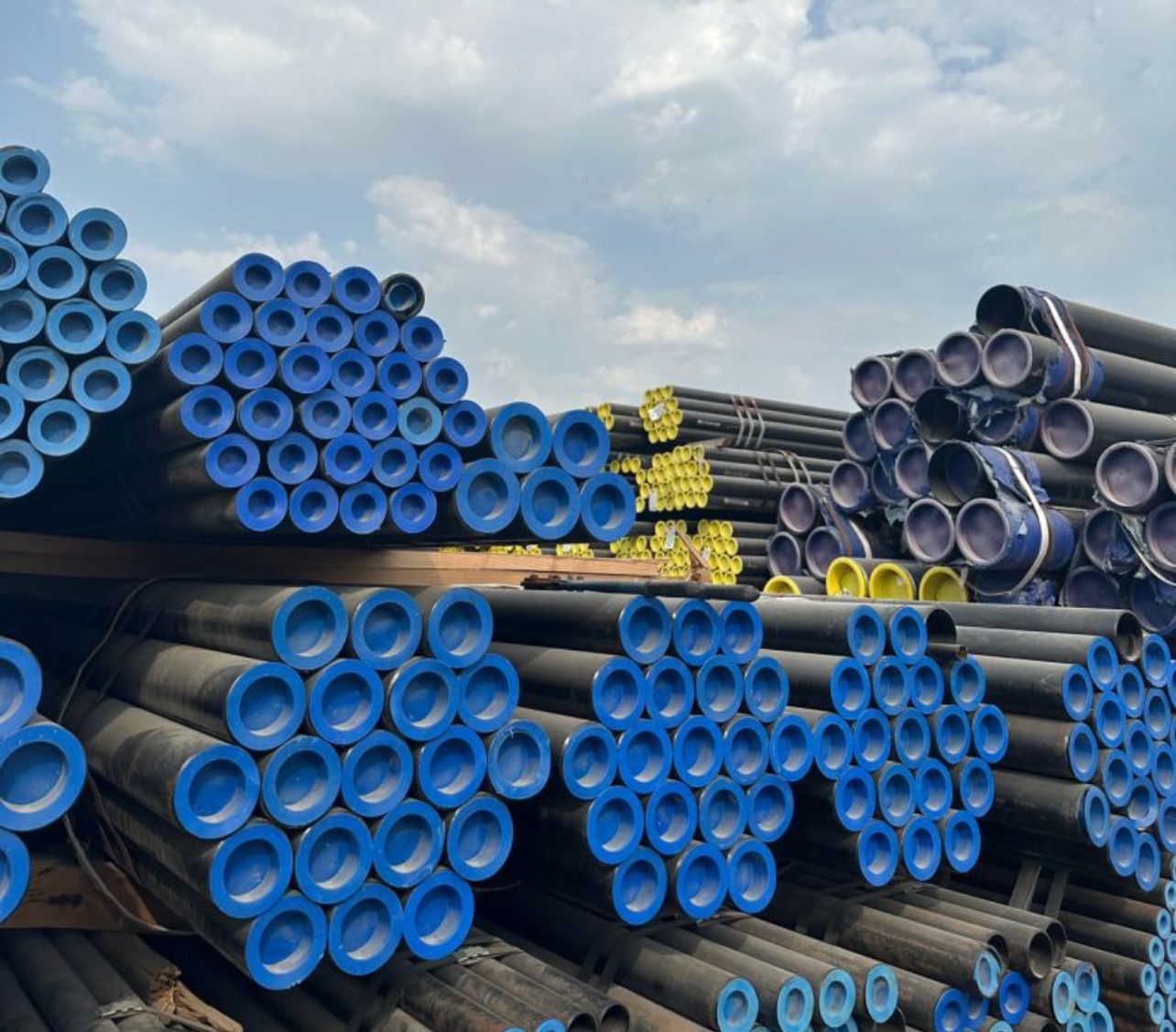

لوله مانیسمان بدون درز
لوله مانیسمان بدون درز، که به عنوان لوله فلزی seamless steel pipe شناخته می شود، یکی از پرکاربردترین انواع لوله های فولادی در صنایع مختلف است. این لوله ها به دلیل عدم وجود درز جوش، مقاومت بالایی در برابر فشار و دمای بالا ارائه می دهند و در انتقال سیالات مانند نفت، گاز، بخار و آب مورد استفاده قرار می گیرند.
تولید این لوله ها بر اساس فرآیند مانیسمان، که شامل سوراخ کاری شمش فولادی داغ است، انجام می شود و استانداردهای بین المللی مانند ASTM A106، ASTM A53 و API 5L را رعایت می کند. در این مقاله، به بررسی جامع این لوله ها می پردازیم تا کاربران بتوانند انتخاب آگاهانه ای برای پروژه های خود داشته باشند.
لوله مانیسمان (لوله بدون درز) چیست؟
لوله مانیسمان یا لوله بدون درز، نوعی لوله فولادی است که بدون استفاده از جوشکاری تولید می شود و از یک تکه شمش فولادی یکپارچه ساخته می گردد. این لوله ها به دلیل ساختار یکنواخت، استحکام مکانیکی بالاتری نسبت به لوله های جوشی دارند و برای کاربردهای حساس مانند خطوط لوله نفت و گاز، پالایشگاه ها و نیروگاه ها ایده آل هستند.
فرآیند تولید آن بر اساس روش مانیسمان، که در سال ۱۸۸۶ توسط مهندس آلمانی رینهارد مانیسمان ابداع شد، شامل گرم کردن شمش فولادی و سوراخ کاری آن با استفاده از غلتک های چرخشی است. این روش تضمین می کند که هیچ نقطه ضعفی مانند درز جوش وجود نداشته باشد، که این ویژگی خطر نشت و خوردگی را به حداقل می رساند. لوله های مانیسمان معمولاً از فولاد کربنی ساخته می شوند و می توانند در دماهای بالا (تا ۷۵۰ درجه فارنهایت) و فشارهای شدید کار کنند.

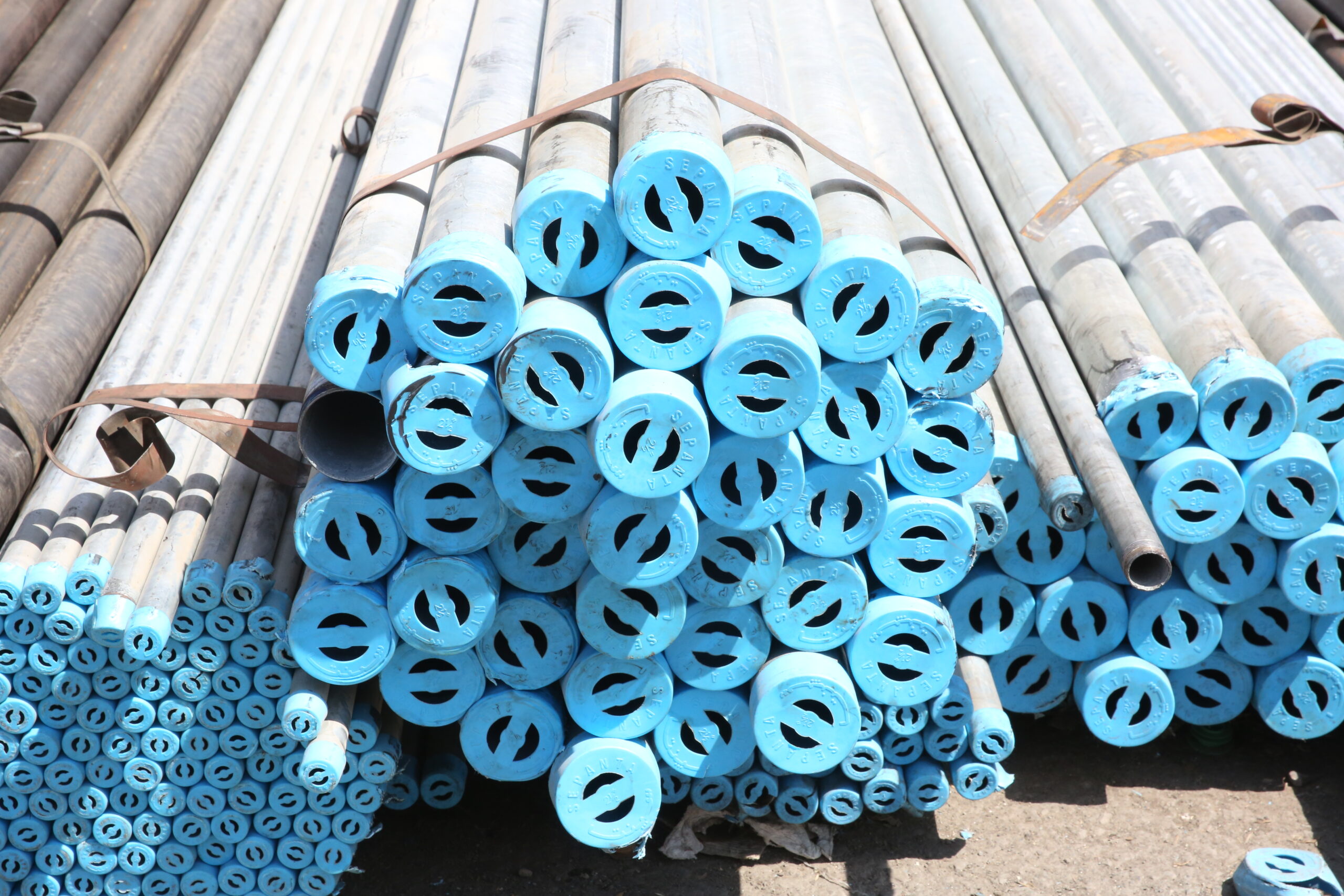

انواع لوله مانیسمان
لوله های مانیسمان بر اساس جنس، استاندارد و روش تولید دسته بندی می شوند. انواع اصلی عبارتند از:
– فولاد کربنی: رایج ترین نوع، مناسب برای انتقال سیالات تحت فشار متوسط.
– فولاد آلیاژی: مانند استیل ضدزنگ یا کروم-مولیبدن، برای محیط های خورنده یا دمای بالا.
– غیرفلزی: مانند HDPE برای کاربردهای خاص، اما کمتر در دسته مانیسمان سنتی قرار می گیرد.
از نظر روش تولید، لوله ها به سه دسته اصلی تقسیم می شوند: ریخته گری پاششی، سنبه کاری چرخشی (مانند فرآیند مانیسمان) و ریخته گری گریز از مرکز.
لیست قیمت لوله بدون درز
قیمت لوله مانیسمان بدون درز بسته به سایز، رده (ضخامت دیواره)، استاندارد و مبدأ تولید (ایرانی یا خارجی) متغیر است. بر اساس داده های اخیر بازار ایران (به تاریخ نوامبر ۲۰۲۵)، قیمت هر شاخه ۶ متری به شرح زیر است (به تومان، تقریبی و بر اساس نرخ بازار):
سایز (اینچ) | رده ۲۰ | رده ۴۰ | رده ۸۰ | استاندارد نمونه |
۱/۲ | ۹,۰۰۰,۰۰۰ | ۱۰,۰۰۰,۰۰۰ | ۱۱,۰۰۰,۰۰۰ | ASTM A53 |
۱ | ۱۳,۰۰۰,۰۰۰ | ۱۵,۰۰۰,۰۰۰ | ۱۷,۰۰۰,۰۰۰ | ASTM A106 |
۴ | ۵۰,۰۰۰,۰۰۰ | ۷۴,۰۰۰,۰۰۰ | ۸۵,۰۰۰,۰۰۰ | API 5L |
۵ | ۱۰۰,۰۰۰,۰۰۰ | ۱۴۵,۰۰۰,۰۰۰ | ۱۶۰,۰۰۰,۰۰۰ | ASTM A53 |
۱۸ | ۸۸۰,۰۰۰,۰۰۰ | ۱,۰۰۰,۰۰۰,۰۰۰ | – | API 5L |
۲۰ | ۱,۰۳۰,۰۰۰,۰۰۰ | ۱,۰۴۰,۰۰۰,۰۰۰ | – | ASTM A106 |
۲۴ | ۱,۰۵۰,۰۰۰,۰۰۰ | – | – | API 5L |
این قیمت ها بر اساس برندهای چینی، اهوازی و کاوه دقیق ایرانیان محاسبه شده و ممکن است با نوسانات ارزی تغییر کند. برای قیمت دقیق، استعلام بگیرید.
مشخصات فنی لوله بدون درز (مانیسمان)
لوله های مانیسمان طبق استانداردهای متریالی ASTM A106، ASTM A53 و Gr B API 5L تولید می شوند. استاندارد ابعادی آن ها ASME B36.10 (برای کربن استیل) و ASME B36.19 (برای استیل ضدزنگ) است. مشخصات شیمیایی و مکانیکی بسته به گرید متفاوت است، اما عموماً شامل کربن (۰.۳٪)، منگنز (تا ۱.۲٪)، فسفر و گوگرد (کمتر از ۰.۰۳۵٪) می شود. استحکام کششی حداقل ۴۱۵ مگاپاسکال و تسلیم ۲۴۰ مگاپاسکال است. این لوله ها هیدرواستاتیک تست شده و پوشش لاکی یا گالوانیزه دارند.
لوله بدون درز کربن استیل API5L
لوله API 5L برای خطوط لوله نفت و گاز طراحی شده و در سطوح PSL1 و PSL2 عرضه می شود. این استاندارد برای انتقال سیالات در شرایط onshore و offshore مناسب است.
انواع لوله بدون درز API 5L
– گرید B: استحکام پایه، برای فشارهای متوسط.
– X42 تا X70: گریدهای بالاتر با تسلیم ۴۲ تا ۷۰ ksi، برای خطوط فشار بالا.
– PSL1/PSL2: PSL2 با تست های دقیق تر برای شرایط بحرانی مانند گاز ترش (Sour Service).
لوله کربن استیل بدون درز A106
لوله A106 برای سرویس های دمای بالا (تا ۴۰۰ درجه سانتی گراد) مناسب است و در صنایع پتروشیمی و پالایشگاه استفاده می شود.
انواع لوله مانیسمان A106
– گرید A: کربن ۰.۲۵٪، برای کاربردهای عمومی.
– گرید B: کربن ۰.۳۰٪، پرکاربردترین، استحکام ۴۱۵ مگاپاسکال.
– گرید C: کربن ۰.۳۵٪، تردتر و کمتر استفاده شده.
لوله کربن استیل بدون درز ASTM A53
لوله A53 برای انتقال سیالات کم فشار مانند آب، گاز و بخار مناسب است و می تواند جوشی یا بدون درز باشد.
انواع لوله مانیسمان A53
– گرید A: جوشی یا بدون درز، برای ساختارها.
– گرید B: بدون درز یا ERW، برای خطوط انتقال با فشار پایین.
لوله بدون درز داخلی یا لوله مانیسمان ایرانی
لوله های ایرانی توسط شرکت هایی مانند اهواز، کاوه و دقیق تولید می شوند و استانداردهای API 5L و ASTM A106 را رعایت می کنند. این لوله ها ارزان تر از نمونه های خارجی هستند (تا ۲۰٪ کمتر) و کیفیت مناسبی برای پروژه های داخلی دارند، اما ممکن است در گریدهای بالا کمتر در دسترس باشند.
لوله بدون درز خارجی یا لوله مانیسمان خارجی
لوله های خارجی عمدتاً از چین، اروپا و هند وارد می شوند و برندهایی مانند چینی با استانداردهای دقیق PSL2 عرضه می کنند. این لوله ها کیفیت بالاتری در تست های هیدرواستاتیک دارند، اما قیمت شان ۱۰-۳۰٪ بالاتر است.
لوله گوشتدار
لوله های گوشتدار (ضخامت بالا، مانند SCH 80 یا 160) برای فشارهای شدید و محیط های خورنده مناسب هستند و وزن بالاتری دارند.
ساختار لوله بدون درز
ساختار یکپارچه بدون درز، با دیواره های یکنواخت، تضمین کننده مقاومت در برابر خستگی و ترک است. سطح داخلی صاف جریان سیال را بهبود می بخشد.
روش تولید لوله مانیسمان
روش اصلی، فرآیند مانیسمان: گرم کردن شمش به ۱۲۰۰ درجه سانتی گراد، سوراخ کاری با غلتک های مخالف و کشش برای تنظیم قطر. مراحل شامل هات فینییشد یا سرد کشیده.
ابعاد لوله بدون درز
ابعاد بر اساس NPS (۱/۲ تا ۴۸ اینچ) و DN (میلی متر). ضخامت SCH 10 تا XXS. طول استاندارد ۶ یا ۱۲ متر. قطر خارجی از ۲۱.۳ تا ۶۱۰ میلی متر.
کاربردهای لوله مانیسمان
– نفت و گاز: خطوط انتقال و casing.
– پتروشیمی: بویلرها و مبدل های حرارتی.
– ساختمانی: ستون ها و دست اندازها.
– سایر: سیستم های HVAC، آتش نشانی و آبیاری.
قیمت لوله مانیسمان
عوامل مؤثر بر قیمت: سایز، رده، استاندارد (API 5L گران تر از A53)، مبدأ (ایرانی ارزان تر) و پوشش (گالوانیزه +۱۰٪). در بازار فعلی، قیمت هر تن حدود ۳۰-۵۰ میلیون تومان است، اما برای دقت، استعلام از ایران پایپ لازم است. لوله های رده ۴۰ پرکاربردترین و متعادل ترین از نظر قیمت و کیفیت هستند.
سوالات متداول لوله مانیسمان
لوله مانیسمان (Seamless Pipe) لوله ای فولادی است که در فرآیند تولید آن هیچ گونه جوشی وجود ندارد. این لوله از شمش گرد فولادی به روش نورد گرم یا سرد تولید می شود و به همین دلیل در کل طول لوله هیچ درز جوشی دیده نمی شود. نبود درز باعث می شود مقاومت لوله در برابر فشار داخلی و خارجی به طور چشمگیری افزایش یابد.
- لوله مانیسمان هیچ درز جوشی ندارد → خطر ترک خوردگی و نشتی تقریباً صفر است.
- لوله درزدار از ورق خم شده و جوشکاری ساخته می شود → هزینه کمتر اما مقاومت پایین تر در فشارهای بالا.
- مانیسمان تا ۲۰–۳۰٪ گران تر است اما در خطوط فشار بالا، نفت و گاز، پتروشیمی و نیروگاه ها الزامی است.
تفاوت اصلی در ضخامت دیواره و فشار قابل تحمل است:
- رده ۴۰ (STD): پرکاربردترین، فشار کاری تا حدود ۵۰–۷۰ بار، ضخامت متوسط.
- رده ۸۰ (XS): ضخامت بیشتر، فشار کاری تا ۱۰۰–۱۳۰ بار، مناسب پالایشگاه و خطوط بخار.
- رده ۱۶۰ (XXS): ضخامت بسیار زیاد، فشارهای بالای ۲۰۰ بار، بیشتر در چاه های نفت و گاز عمیق استفاده می شود.
- درخواست گواهینامه مواد (Mill Test Certificate – MTC) از تولیدکننده معتبر کنید.
- لوله باید دارای مارکینگ کامل (برند، رده، استاندارد، سایز و شماره هیت) روی بدنه باشد.
- تست های هیدرواستاتیک و اولتراسونیک انجام شده باشد (در فاکتور یا سرتیفیکیت ذکر می شود).
- لوله مانیسمان کربن استیل معمولی (A106 Gr.B) تا حدود ۴۲۵–۴۵۰ درجه سانتی گراد به صورت مداوم قابل استفاده است.
- برای دماهای بالاتر (تا ۶۵۰ درجه) باید از گریدهای آلیاژی مانند A335 P11، P22 یا P91 استفاده کرد که ایران پایپ نیز موجود دارد.
