فلنج و اتصالات

فلنج و اتصالات:

فلنج و اتصالات، از اجزای کلیدی در سیستم های لوله کشی صنایع مختلف به شمار می روند. فلنج ها به عنوان یکی از مهم ترین انواع اتصالات، به ویژه در صنایع نفت، گاز و پتروشیمی، نقش حیاتی دارند. با این حال، کاربرد آن ها به این صنایع محدود نبوده و در بسیاری از حوزه ها استفاده می شوند. در این مقاله، به بررسی انواع فلنج، ویژگی ها، کاربردها، استانداردها و سایر جزئیات مرتبط می پردازیم.

فلنج جوشی فولادی

فلنج های جوشی فولادی، یکی از پرکاربردترین انواع اتصالات در سیستم های لوله کشی صنعتی هستند که با جوشکاری به لوله متصل می شوند و استحکام بالایی ارائه می دهند.

فلنج دنده ای فولادی

فلنج های دنده ای فولادی با رزوه های داخلی به لوله های رزوه دار متصل می شوند و نیازی به جوشکاری ندارند، که این ویژگی آن ها را برای پروژه های خاص مناسب می سازد.

این فلنج ها با اتصال رزوه ای، امکان نصب سریع و بدون جوش را فراهم می کنند و در سیستم های با فشار متوسط کاربرد دارند.

واشر لاستیکی و گسکت

واشرهای لاستیکی و گسکت ها برای آب بندی دقیق اتصالات فلنجی استفاده می شوند و از نشتی سیالات جلوگیری می کنند.

این محصولات مکمل، با ایجاد عایق بندی مناسب، عملکرد ایمن و مطمئن فلنج ها را در برابر نشتی تضمین می کنند.

پیچ و مهره گالوانیزه

پیچ و مهره های گالوانیزه برای اتصال محکم فلنج ها به کار می روند و مقاومت بالایی در برابر زنگ زدگی دارند.

این اجزا با پوشش گالوانیزه، دوام و استحکام اتصالات فلنجی را در شرایط محیطی مختلف افزایش می دهند.

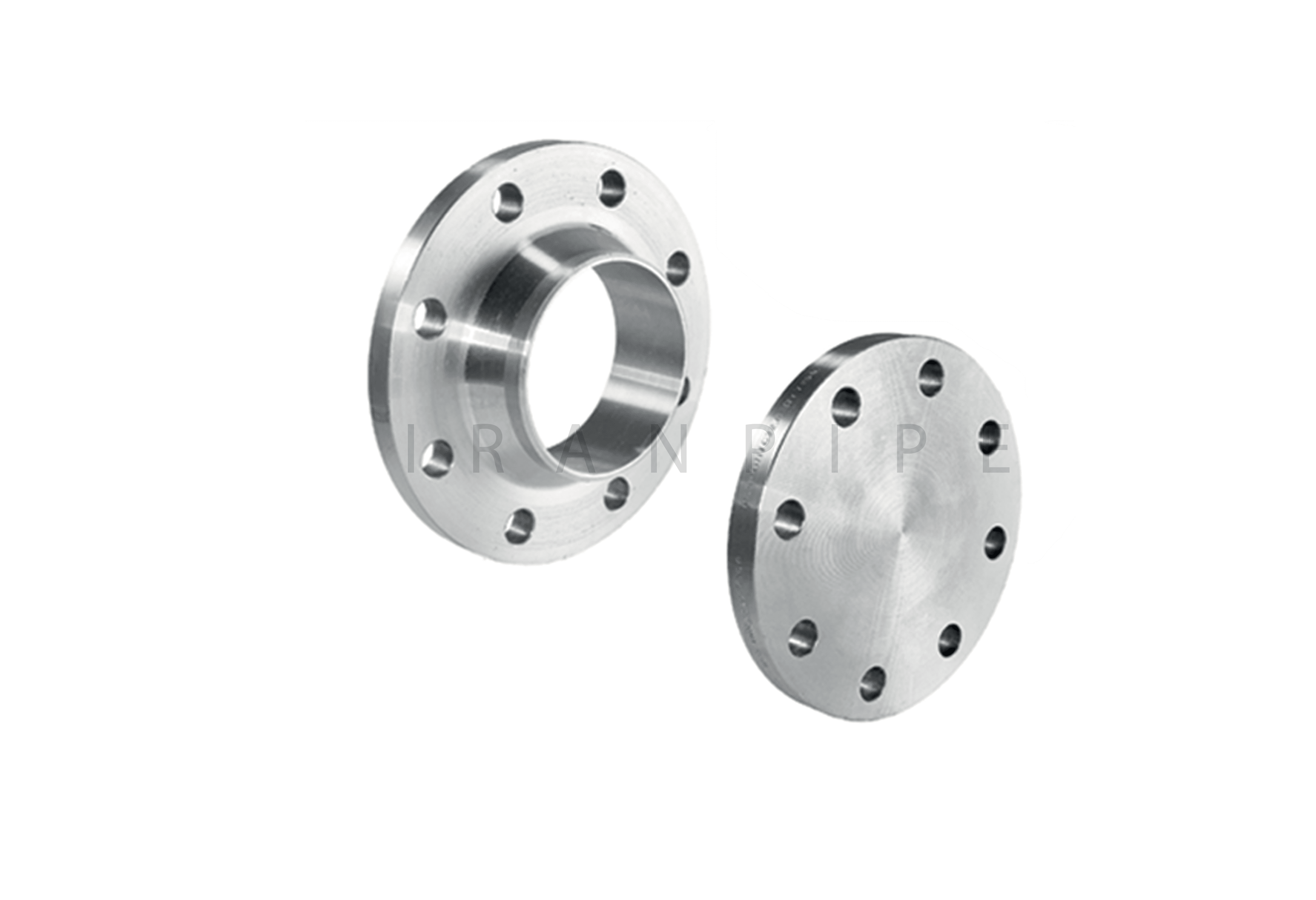

فلنج چیست؟

فلنج (Flange) قطعه ای دیسک مانند با لبه های برجسته است که از موادی مانند فولاد، چدن یا آلیاژهای مختلف تولید می شود. این قطعه دارای سطحی صاف، حفره ای مرکزی متناسب با قطر لوله و سوراخ هایی برای اتصال است. فلنج ها برای اتصال ایمن و قابل جدا شدن لوله ها، شیرآلات و تجهیزات مختلف به کار می روند.

مزایای استفاده از فلنج

• سهولت در جداسازی: برخلاف جوشکاری که اتصالی دائمی ایجاد می کند، فلنج ها با استفاده از پیچ و مهره امکان جداسازی سریع و آسان را فراهم می کنند، که این ویژگی برای تعمیرات و بازرسی ها بسیار مفید است.
• تحمل فشار و دما: فلنج ها در کلاس های مختلف و با مواد متنوع تولید می شوند و قادر به تحمل فشارها و دماهای بالا هستند، که آن ها را برای صنایع متنوع از پتروشیمی تا نیروگاه ها مناسب می سازد.
• آب بندی مطمئن: استفاده از گسکت بین فلنج ها، اتصالی کاملاً آب بند ایجاد می کند و از نشتی سیالات جلوگیری می کند.
• تنوع گسترده: فلنج ها در انواع مختلفی مانند گلو دار، ساکت ولد، رزوه ای و کور تولید می شوند، که هر کدام برای کاربردهای خاصی طراحی شده اند و انتخاب را برای هر پروژه آسان می کنند.

کاربردهای فلنج

فلنج ها در صنایع گوناگون کاربرد دارند، از جمله:

• نفت، گاز و پتروشیمی: برای اتصال لوله های انتقال سیالات شیمیایی، نفت و گاز در شرایط فشار و دمای بالا.
• نیروگاه ها: در سیستم های انتقال آب و بخار در نیروگاه های برق.
• آب و فاضلاب: برای اتصال لوله های شبکه های آبرسانی و تصفیه خانه ها.
• ساختمان سازی: در تأسیسات مکانیکی مانند سیستم های آبرسانی، فاضلاب و تهویه.
• صنایع دریایی: در لوله کشی کشتی ها و سکوهای حفاری.

مشخصات فنی فلنج

فلنج ها معمولاً از فولاد ریخته گری، چدن یا فولاد فورج شده تولید می شوند. فلنج های فولادی برای شرایط با فشار و دمای بالا مناسب تر هستند، در حالی که فلنج های چدنی ممکن است در برابر تنش های شدید ترک بخورند یا بشکنند.

ویژگی های فلنج

برای انتخاب فلنج مناسب، توجه به ویژگی های زیر ضروری است:

اندازه

اندازه فلنج شامل قطر داخلی و خارجی، تعداد و قطر سوراخ ها و قطر پیچ است. سایز فلنج بر اساس استانداردها و فشار مورد انتظار انتخاب می شود.

ضخامت

ضخامت فلنج در توانایی آن برای تحمل فشار نقش کلیدی دارد. ضخامت مناسب از تغییر شکل لوله در برابر فشار جلوگیری می کند.

متریال

انتخاب جنس فلنج با توجه به شرایط محیطی مانند فشار، دما و رطوبت اهمیت دارد. فلنج ها از موادی مانند فولاد، چدن، آلومینیوم، برنج، برنز یا پلی اتیلن ساخته می شوند.

مزایای اتصالات فلنجی

دو روش اصلی برای اتصال لوله ها وجود دارد: جوشکاری و استفاده از فلنج. اگرچه فلنج ها هزینه بیشتری دارند، اما مزایای زیر آن ها را به گزینه ای مطلوب تبدیل می کنند:

• نصب آسان تر نسبت به جوشکاری، به ویژه در فضاهای محدود.
• عدم نیاز به آداپتورهای لوله.
• کاهش ضربه، لرزش و فشار در اتصالات هیدرولیکی بزرگ.
• تعمیر و نگهداری ساده.
• پایداری در کاربردهای هیدرولیکی دقیق.
• امکان تغییر سایز و جنس لوله.
• جداسازی آسان برای کالیبراسیون و تمیزکاری.

معایب اتصالات فلنجی

• وزن بیشتر نسبت به اتصالات جوشی یا رزوه ای.
• اشغال فضای بیشتر.
• هزینه بالاتر نسبت به سایر اتصالات.
• نیاز به عایق بندی دقیق برای آب بندی.

استانداردهای اتصالات فلنجی

فلنج ها بر اساس استانداردهای خاصی تولید می شوند که انتخاب و استفاده از آن ها را آسان تر می کنند. استانداردهای ASME و ASTM برای طراحی و سایزبندی فلنج ها استفاده می شوند. برای فلنج های NPS ½ تا NPS 24 اینچ از ASME B16.5 و برای فلنج های NPS 26 تا NPS 60 اینچ از ASME B16.47 استفاده می شود. متریال فلنج های فولادی معمولاً مطابق با ASTM A105 است. پیچ و مهره ها نیز باید مطابق استاندارد ASTM A193 B7 و B16 باشند و مقاومت کافی در برابر نیروهای کششی داشته باشند.

کلاس فلنج ها

فلنج های فولادی در کلاس های 150، 300، 600، 900، 1500 و 2500 طبقه بندی می شوند. هرچه کلاس بالاتر باشد، فلنج بزرگ تر و ضخیم تر بوده و توانایی تحمل فشار بیشتری دارد. همچنین تعداد پیچ ها در کلاس های بالاتر معمولاً افزایش می یابد.

انواع فلنج

انواع رایج فلنج ها در سیستم های لوله کشی عبارت اند از:

فلنج رزوه ای

این فلنج ها، که به فلنج دنده ای فولادی نیز معروف اند، بدون نیاز به جوشکاری و از طریق رزوه های داخلی به لوله متصل می شوند. این نوع برای لوله های ضخیم مناسب است.

فلنج اسلیپون

فلنج های اسلیپون یا روکار برای سیستم های با دبی بالا مناسب اند. لوله در داخل فلنج قرار گرفته و با جوشکاری ماهیچه ای در دو طرف متصل می شود، که نیاز به دقت بالا دارد.

فلنج لپ جوینت

این فلنج برای پروژه های با محدودیت فضا ایده آل است و با جوش لب به لب به ته کوب متصل می شود. عدم تماس با سیال امکان استفاده از فلنج های کربن استیل ارزان تر را فراهم می کند.

فلنج جوشی ساکت ولد

فلنج جوشی ساکت ولد مناسب برای لوله های کوچک و سیستم های با فشار بالا، این فلنج با جوش ماهیچه ای چندپاسه به لوله متصل می شود و برای لوله های گالوانیزه بسیار مناسب است.

فلنج لبه دار

این فلنج با اتصال لب به لب و لبه بلندتر برای سیستم های با خمش مکرر و فشار و دمای بالا مناسب است.

فلنج کور

فلنج جوشی کور برای مسدود کردن موقت خطوط لوله استفاده می شود.

فلنج رینگ جوینت

شیارهای روی سطح این فلنج، آب بندی را ساده تر کرده و برای کاربردهای خاص مناسب است.

محصولات مکمل فلنج

پیچ و مهره های گالوانیزه برای اتصال محکم فلنج ها ضروری اند. همچنین گسکت ها و واشرهای فلزی برای آب بندی دقیق اتصالات استفاده می شوند.

خرید فلنج و اتصالات

برای خرید فلنج، ابتدا مشخصات دقیق قطعات مورد نیاز را تعیین کنید. سپس لیست خرید خود را براب ایران پایپ ارسال کنید تا کارشناسان فروش در کوتاه ترین زمان با شما تماس بگیرند.

لیست قیمت فلنج و اتصالات

قیمت فلنج ها به عواملی مانند نوع، اندازه، متریال، هزینه تولید و نوسانات بازار بستگی دارد. با اشتراک گذاشتن فهرست خرید با ایران پایپ، لیست قیمت به روز برای شما ارسال خواهد شد و می توانید با کمک کارشناسان خرید خود را نهایی کنید.

برندهای سازنده فلنج و اتصالات

از برندهای معتبر ایرانی می توان به فلنج کربن استیل ملسی و فلنج و اتصالات مشهد اشاره کرد. وند کلینگر نیز از برندهای مطرح گسکت است. برای اطلاعات بیشتر یا درخواست برند خاص، با شماره 02133905022 تماس بگیرید و از مشاوره تخصصی تیم ایران پایپ بهره مند شوید.

نکات مهم هنگام خرید فلنج و اتصالات

• استفاده از فلنج های بی کیفیت، عمر پروژه را کاهش داده و هزینه نگهداری را افزایش می دهد.
• برای خرید فلنج و محصولات مکمل با کیفیت، از فروشگاه های معتبر مانند ایران پایپ کمک بگیرید.
• مشخصات دقیق فلنج و اتصالات مورد نیاز را بررسی کنید.
• پیش از نهایی کردن خرید، با کارشناسان ایران پایپ مشورت کنید.

در این مقاله، به معرفی فلنج ها، انواع، مزایا، معایب، استانداردها و کاربردهای آن ها پرداختیم. فلنج ها به دلیل سهولت جداسازی و انعطاف پذیری، گزینه ای ایده آل برای سیستم های لوله کشی، به ویژه در صنایع نفت، گاز و پتروشیمی هستند. ایران پایپ با ارائه محصولات باکیفیت و قیمت مناسب، آماده پاسخگویی به نیازهای شماست. برای استعلام قیمت و مشاوره، با کارشناسان ما تماس بگیرید.
