لوله مانیسمان رده 40 به عنوان یکی از رایج ترین و پرمصرف ترین انواع لوله های فولادی بدون درز شناخته می شود که به خاطر استحکام و مقاومت فوق العاده بالا در برابر فشارهای زیاد، در صنایع حیاتی و حساس نظیر نفت، گاز و پتروشیمی به طور گسترده به کار گرفته می شود.
این لوله ها به دلیل ساختار کاملاً بدون درز و ضخامت دیواره مشخص و استاندارد خود، قادر هستند فشارهای شدید و دما های بسیار بالا یا پایین را به خوبی تحمل کنند. علاوه بر این، در بازار مواد فولادی باید به نوسانات قیمت لوله مانیسمان نیز دقت ویژه ای داشت تا پروژه ها با برنامه ریزی دقیق تری پیش بروند.
ویژگی های ابعادی دقیق و رعایت استانداردهای سخت گیرانه در فرآیند تولید، لوله مانیسمان رده 40 را به گزینه ای مطلوب و ایده آل برای پروژه های بزرگ صنعتی تبدیل کرده است. اگر این پرسش برای شما پیش آمده که لوله رده 40 چیست و چه مزایایی دارد، حتماً ادامه این مطلب را مطالعه کنید تا اطلاعات کاملی به دست آورید.
لوله مانیسمان رده 40 چیست؟
لوله مانیسمان رده 40 نوعی لوله فولادی بدون درز است که با طراحی خاص و ساختار یکپارچه خود، در صنایع پر فشار و حساس کاربردهای وسیعی دارد. این لوله از طریق فرآیند کشش و فرم دهی از یک شمش فولادی solide تولید می گردد و تمام مراحل ساخت آن بدون هیچ گونه جوشکاری یا ایجاد درز انجام می شود.
این ویژگی منحصربه فرد، لوله مانیسمان رده 40 را به گزینه ای عالی برای انتقال سیالات تحت فشار بالا و گازهای حساس تبدیل کرده است. ساختار بدون درز آن، مقاومت بسیار بالایی در برابر ترک خوردگی، نشتی و فشارهای شدید ایجاد می کند که این موضوع در صنایع نفت، گاز و پتروشیمی از اهمیت حیاتی برخوردار است. برای اطلاع از قیمت لوله مانیسمان می توانید از کارشناسان ایران پایپ مشاوره بگیرید.
وزن لوله مانیسمان رده 40 و ضخامت دیواره آن بر مبنای استانداردهای مشخص، در جدول مشخصات لوله های مانیسمان رده 40 ثبت شده است. این جدول حاوی جزئیات کلیدی مانند قطر خارجی، ضخامت دیواره و ظرفیت تحمل فشار می باشد و به مهندسان و طراحان کمک می کند تا لوله مناسب را بر اساس نیازمندی های پروژه انتخاب نمایند.
در حقیقت، وزن لوله مانیسمان رده 40 و خصوصیات مکانیکی آن، عامل اصلی در تصمیم گیری برای استفاده از این لوله در شرایط صنعتی خاص است و بهره گیری از آن، سطح بالاتری از ایمنی و پایداری را در کاربردهای سنگین فراهم می آورد. به همین دلیل، شناخت دقیق وزن لوله مانیسمان از اهمیت بالایی برخوردار است.

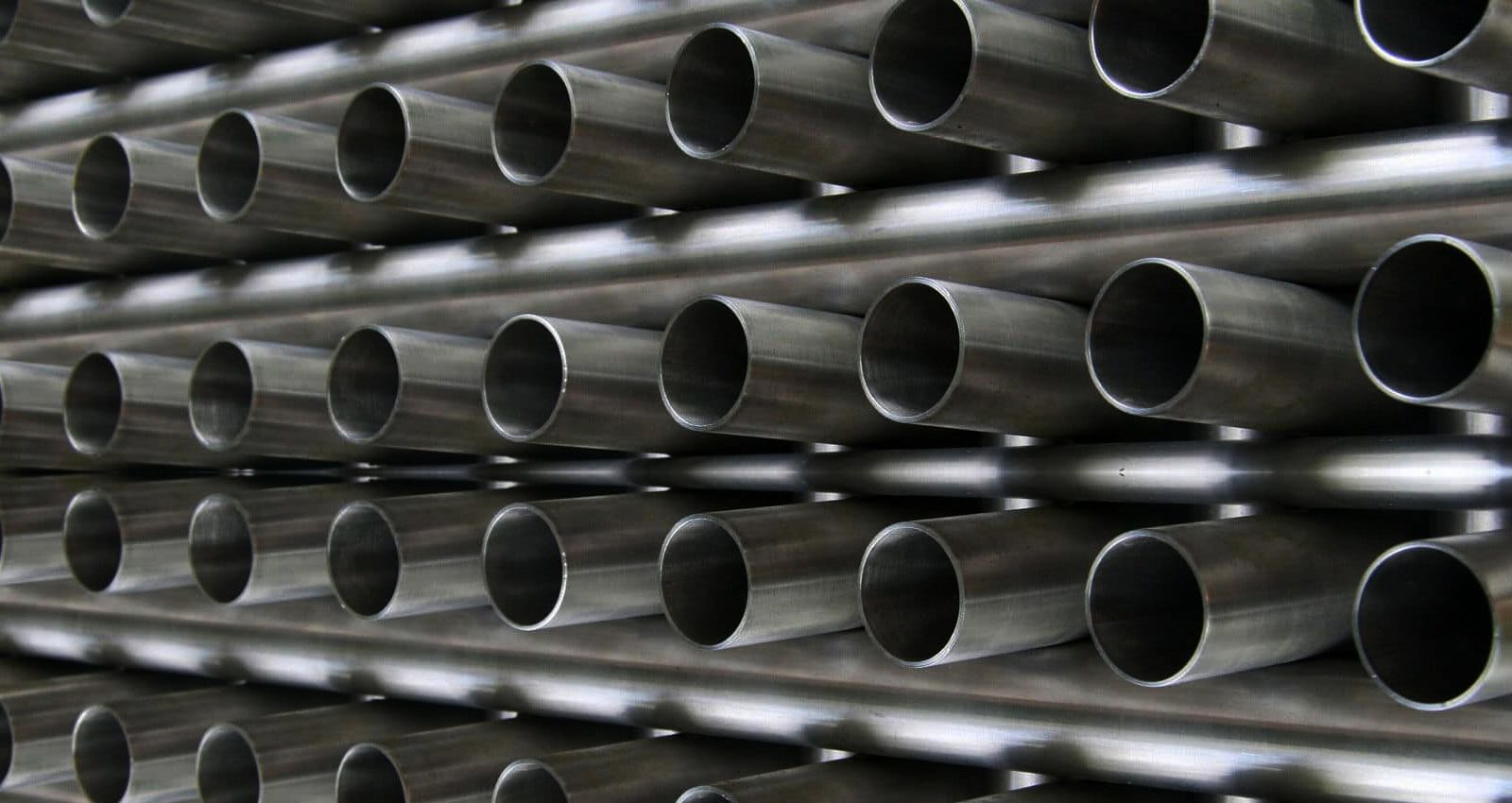

ویژگی های لوله مانیسمان رده 40
لوله مانیسمان رده 40 به خاطر ساختار بدون درز خود، دارای خصوصیات برجسته و ممتازی است که آن را برای استفاده در صنایع حساس و صنعتی مناسب می سازد. حذف کامل درز در بدنه لوله، نقاط ضعف احتمالی را از بین می برد و استحکام کلی را به طور قابل توجهی افزایش می دهد، که این مسئله در انتقال سیالات با فشار بالا و جلوگیری از هرگونه نشتی نقش کلیدی ایفا می کند.
ضخامت لوله رده 40 نیز مطابق با استانداردهای دقیق تعیین شده و به مقاومت آن در برابر فشارهای شدید و محیط های سخت کمک شایانی می نماید. در صنایع نفت و گاز و پتروشیمی، این لوله ها به دلیل توانایی تحمل فشار و دمای بالا همراه با قابلیت اطمینان زیاد، به صورت گسترده به کار می روند.
یکی دیگر از ویژگی های مهم این لوله ها، دوام بالا و طول عمر زیاد در برابر شرایط جوی متنوع و محیط های خورنده است. لوله مانیسمان رده 40 معمولاً از فولاد کم کربن تولید می شود که علاوه بر حفظ انعطاف پذیری و قابلیت ماشین کاری مناسب، جوش پذیری عالی را نیز ارائه می دهد.
با توجه به درصد پایین کربن در ترکیب، امکان گالوانیزه کردن این لوله ها برای حفاظت بیشتر در برابر خوردگی وجود دارد و در موارد خاص، می توان از گریدهای استنلس استیل یا ضد زنگ نیز استفاده کرد. ضخامت و کیفیت فولاد به کار رفته باعث می شود این لوله ها در موقعیت هایی که نیاز به مقاومت بالا و ایمنی بیشتر است، عملکردی مطلوب داشته باشند.
سایر ویژگی های لوله مانیسمان رده 40
- تولید شده مطابق استانداردهای ANSI و ASME.
- عدد 40 نشان دهنده ضخامت دیواره و توان تحمل فشار مشخص است.
- عرضه در سایزهای متنوع از ½ اینچ تا چندین اینچ.
- سطح داخلی صاف و یکنواخت برای عبور سیال بدون افت فشار اضافی.
- قابلیت استفاده در خطوط انتقال بخار، سیستم های هیدرولیکی و شبکه های آتش نشانی.
- پرکاربرد در صنایع شیمیایی و خطوط تحت فشار.
- امکان رزوه کاری و اتصال آسان با اتصالات استاندارد.
- گزینه ای متعادل از نظر وزن، ضخامت و هزینه (به صرفه تر از رده های سنگین تر).
- مناسب برای پروژه هایی که هم ایمنی بالا و هم کنترل هزینه اهمیت دارند.
جهت مطالعه بیشتر: لوله مانیسمان رده 80: آشنایی با مشخصات، کاربردها و ویژگیها

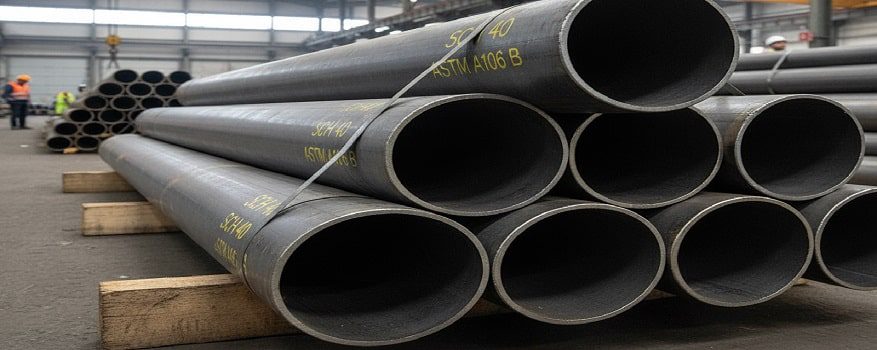

کاربردهای لوله مانیسمان رده 40
مانیسمان رده 40 یکی از متداول ترین رده های لوله بدون درز به شمار می رود که به دلیل تعادل مناسب بین استحکام مکانیکی و هزینه تولید، در پروژه های صنعتی و ساختمانی مصرف بالایی دارد.
ضخامت لوله های مانیسمان رده 40 به شکلی مهندسی شده طراحی گردیده که بتواند فشارهای متوسط تا بالا را تحمل کند، بدون اینکه وزن لوله به طور غیرضروری افزایش یابد. به همین علت، متخصصان آن را گزینه ای ایده آل برای خطوط انتقال آب، بخار، گاز و حتی شبکه های آتش نشانی می دانند.
از طرف دیگر، سایز لوله مانیسمان در این رده تنوع بسیار زیادی دارد؛ از نیم اینچ تا سایزهای بزرگ تر عرضه می شود و این امکان را فراهم می کند که در پروژه های کوچک تا بزرگ صنعتی به کار رود. در بازار، علاوه بر تولیدات داخلی، لوله مانیسمان رده 40 چینی نیز موجود است که به خاطر قیمت رقابتی، گاهی در پروژه ها انتخاب می شود.
البته در زمان خرید حتماً باید به کیفیت مواد و رعایت استاندارد ها توجه ویژه ای داشت. همچنین، بررسی دقیق لوله مانیسمان وزن برای محاسبه بار سازه ای و هماهنگی با طراحی کلی پروژه ضروری است. در ادامه به کاربرد لوله مانیسمان 40 اشاره می کنیم.
- خطوط انتقال آب، گاز و بخار در فشارهای متوسط و بالا.
- شبکه های آتش نشانی و سیستم های ایمنی.
- موتورخانه ها و تأسیسات ساختمانی.
- صنایع نفت، گاز و پتروشیمی برای انتقال سیالات حساس.
مشخصات لوله مانیسمان رده 40
لوله مانیسمان رده 40 در اندازه ها و ابعاد گوناگونی تولید می گردد که شامل سایز، قطر خارجی و ضخامت دیواره است. مشخصات دقیق این لوله ها، که به عنوان یکی از پرکاربردترین انواع لوله های بدون درز محسوب می شوند، به مهندسان امکان می دهد تا بر اساس نیازهای خاص پروژه، بهترین انتخاب را داشته باشند.
به عنوان مثال، یک لوله مانیسمان رده 40 با قطر اسمی ۲.۵ اینچ دارای قطر داخلی ۲.۴۶۹ اینچ و قطر خارجی ۲.۸۷۵ اینچ است. ضخامت لوله رده 40 به طور مستقیم با سایز مرتبط بوده و در اندازه های مختلف، سطح مقاومت مکانیکی را ارتقا می دهد. برای اطلاع از قیمت لوله می توانید به منابع مرتبط مراجعه کنید.
یکی از متداول ترین سایزها، لوله ۴ اینچی است که قطر خارجی آن ۱۱۴.۳ میلی متر و ضخامت دیواره ۶.۰۲ میلی متر می باشد. وزن این لوله در هر متر حدود ۱۶.۰۷ کیلوگرم است که این مشخصات، لوله مانیسمان رده 40 را برای کاربردهای صنعتی سنگین و پروژه های بزرگ مناسب می سازد.
مشخصات لوله رده 40 از جمله ضخامت، قطر و وزن، سبب مقاومت بالا در برابر فشارهای شدید شده و استفاده از آن را در صنایع نفت، گاز و پتروشیمی توجیه می کند. توجه به این مشخصات فنی، به بهینه سازی انتخاب لوله در پروژه های حساس و حیاتی کمک می نماید.
ضخامت لوله مانیسمان رده 40
هنگامی که بحث مشخصات فنی لوله مانیسمان رده 40 مطرح می شود، نخستین موردی که باید مورد توجه قرار گیرد، ضخامت دیواره است. در واقع، لوله فولادی مانیسمان رده 40 طبق استانداردهای ANSI و ASME ساخته می شود و به همین دلیل به آن استاندارد لوله مانیسمان رده 40 اطلاق می گردد.
عدد رده 40 لوله مانیسمان بیانگر ضخامت متوسط این لوله ها در مقایسه با رده های سبک تر یا سنگین تر است. در محاسبات مهندسی، همیشه قطر خارجی لوله مانیسمان رده 40 و قطر داخلی لوله مانیسمان رده 40 مورد بررسی قرار می گیرد تا فشار کاری و جریان سیال به دقت محاسبه شود.
انتخاب درست قطر لوله مانیسمان رده 40 همراه با ضخامت مناسب، تأثیر مستقیمی بر ایمنی و طول عمر پروژه دارد. در بازار، این لوله ها به طور گسترده تحت عنوان لوله های مانیسمان رده 40 شناخته شده و یکی از پرتقاضاترین محصولات فولادی صنعتی هستند.
قطر لوله مانیسمان رده 40
یکی دیگر از پارامترهای کلیدی در لوله فولادی بدون درز رده 40، قطر لوله مانیسمان رده 40 است. از آنجا که این محصول با نام لوله مانیسمان 40 شناخته می شود، دارای تنوع سایز بالایی است و در پروژه های ساختمانی و صنعتی کاربرد گسترده ای دارد.
برای نمونه، محاسبه وزن لوله ۴ اینچ رده ۴۰ مستقیماً به قطر و ضخامت وابسته است و باید بر اساس جدول های استاندارد انجام گیرد. به همین دلیل، متخصصان همیشه به این موضوع توجه دارند که لوله رده 40 چیست و چه تمایزی با دیگر رده ها دارد.
اطلاعات دقیق در جدول مشخصات لوله های مانیسمان رده 40 ارائه می شود که شامل قطر داخلی، قطر خارجی، ضخامت و وزن است. در عمل، آگاهی دقیق از قطر و وزن به طراحان کمک می کند تا سیستم های انتقال سیال را با دقت بالا طراحی نمایند و از مشکلاتی نظیر افت فشار یا شکست لوله جلوگیری کنند.
نحوه محاسبه وزن لوله مانیسمان رده 40
وزن لوله مانیسمان رده 40 به پارامترهایی مانند قطر خارجی، ضخامت دیواره و طول لوله وابسته است. برای محاسبه وزن لوله، از فرمول استاندارد زیر استفاده می شود:
وزن لوله=(قطر خارجی−ضخامت)×ضخامت×0.02466
این فرمول برای تعیین وزن یک متر از لوله در سایزهای مختلف، با در نظر گرفتن ضخامت لوله مانیسمان رده 40، کاربرد دارد. به عنوان مثال، وزن لوله ها می تواند از حدود ۰.۳۷ کیلوگرم در سایز ۱.۵ اینچ تا ۳۴۲.۹۱ کیلوگرم در سایزهای بزرگ مانند ۳۲ اینچ تغییر کند.
انتخاب سایز و ضخامت مناسب با توجه به وزن مورد نیاز، تأثیر مهمی بر کارایی کلی و هزینه های پروژه دارد. جدول وزن لوله های مانیسمان رده 40 را در ادامه ارائه می دهیم تا اطلاعات جامعی در اختیار داشته باشید. در کنار لوله مانیسمان، نوع دیگری به نام لوله درزدار رده ۴۰ نیز وجود دارد که با فرآیند جوشکاری تولید شده و بیشتر در پروژه های سبک تر یا با فشار پایین استفاده می شود.
جدول وزن لوله مانیسمان رده 40
برای محاسبه دقیق وزن و ابعاد، متخصصان از جدول مشخصات لوله های مانیسمان رده 40 بهره می برند. این جدول شامل جزئیاتی نظیر قطر داخلی، قطر خارجی، ضخامت دیواره و وزن هر متر لوله است. وجود چنین مرجع معتبری کمک می کند تا انتخاب لوله بر اساس فشار کاری و نوع سیال بهینه شود.
همچنین مقایسه سایزها در جدول، برآورد هزینه و طراحی دقیق سیستم لوله کشی را آسان تر می نماید. از نظر وزنی می توان جدول لوله مانیسمان رده 40 را به صورت زیر در نظر گرفت:
| ردیف | سایز لوله رده 40 (اینچ) | ضخامت (میلی متر) | وزن هر شاخه (کیلوگرم) |
|---|---|---|---|
| 1 | 1.2 | 2.77 | 7.42 |
| 2 | 3.4 | 2.87 | 10.23 |
| 3 | 1 | 3.38 | 15 |
| 4 | 1.14 | 3.56 | 20.35 |
| 5 | 1.2 | 3.68 | 24.36 |
| 6 | 2 | 3.91 | 37 |
| 7 | 1.25 | 5.16 | 52 |
| 8 | 3 | 5.49 | 68 |
| 9 | 4 | 6.02 | 96 |
| 10 | 5 | 6.55 | 130 |
| 11 | 6 | 7.11 | 170 |
جمع بندی
در نتیجه، لوله مانیسمان رده 40 با ویژگی های منحصربه فردی نظیر استحکام بالا، تحمل فشار و دمای شدید و ساختار کاملاً بدون درز، به یکی از گزینه های اصلی و برتر در صنایع حساس و حیاتی تبدیل شده است.
این لوله ها به دلیل دوام طولانی، قابلیت اطمینان بالا و عملکرد پایدار، به طور گسترده در پروژه های انتقال مواد نفتی، گاز طبیعی و سایر سیالات پر فشار به کار می روند. با توجه به مشخصات فنی دقیق و توانایی های ویژه، لوله مانیسمان رده 40 انتخابی هوشمندانه و حرفه ای برای کاربردهای صنعتی حساس محسوب می شود و می تواند نیازهای متنوع پروژه های بزرگ را به بهترین نحو ممکن تأمین نماید.
سوالات متداول لوله مانیسمان رده 40
لوله مانیسمان رده 40 در مقایسه با سایر رده های لوله مانیسمان، دارای ضخامت دیواره بیشتری است که آن را برای کاربردهایی که به مقاومت بالاتر در برابر فشار نیاز دارند، مناسب می کند.
از این لوله در انتقال آب، گاز، بخار و سیالات تحت فشار و همچنین در صنایع نفت و گاز، پتروشیمی، شبکه های آتش نشانی و تاسیسات ساختمانی کاربرد زیادی دارد.
این لوله به طور پیش فرض ضد زنگ نیست، چون از فولاد کربنی ساخته شده. اما با گالوانیزه کردن یا استفاده از آلیاژهای ضد زنگ می توان آن را در برابر خوردگی مقاوم کرد.
